O que são Tooling Balls?

São esferas de precisão que auxiliam no alinhamento (setup) de dispositivos e ferramentas, certificando-se de uma repetibilidade. Hoje em dia utilizam-se furos de referência (RPS) para coordenar um dispositivo de solda, por exemplo, esse método já é ultrapassado, cada vez que você posiciona o braço de medição para controlar o dispositivo você terá um dado diferente a primeira medição, ou seja, um X, Y e Z correspondente ao centro do furo. A cada medição com esse método antigo se perde pelo menos 0,090 mm de precisão logo no alinhamento. Tudo isso ocorre pela variação que o furo sofre durante o tempo de uso do dispositivo, calor, impacto, desgaste, resíduos e etc. Com a esfera temos repetibilidade na setup da ferramenta ou dispositivo a ser controlado.

A esfera é geometricamente perfeita para se referenciar os eixos de sua máquina de medição com precisão, sua superfície não permite grandes variações, sempre se mantêm na mesma medida e posição. Essa é a maneira mais rápida e eficiente de alinhar seu dispositivo ou ferramenta sem perder precisão no alinhamento.

Confira especificações e modelos:

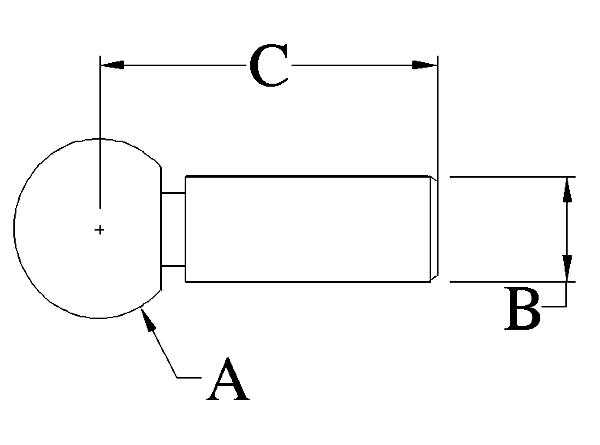

- Tooling Ball Standard:
Descrição: O modelo standard segue uma padrão para qualquer tipo de aplicação.

	Modelo	A	B	C
	TBS012	Ø 12 mm	8 mm	30 mm
	TBS016	Ø 16 mm	10 mm	30 mm
	TBS020	Ø 20 mm	12 mm	30 mm

- Tooling Ball Precision:
Descrição: Todos os modelos precision são dimensionados em máquina tridimensional, constatando a repetibilidade de cada esfera.

	Modelo	A	B	C	D
	TBP012	Ø 12 mm	10 mm	15 mm	30 mm
	TBP016	Ø 16 mm	16 mm	20 mm	30 mm
	TBP020	Ø 20 mm	16 mm	20 mm	30 mm

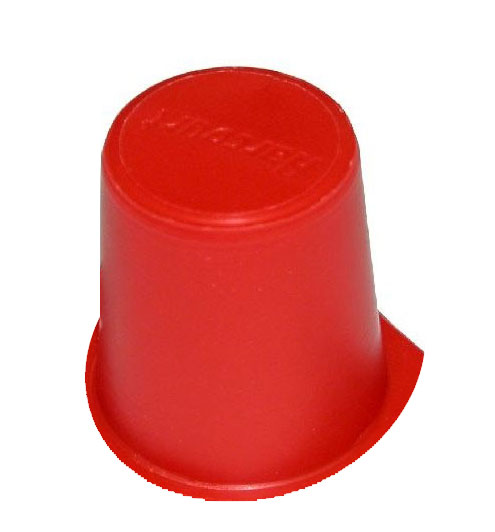

- Capinha para Tooling Ball:
Descrição: Capa em nylon compativel com todas tooling balls do mercado.

	Modelo	Diâmetro
	CP012	Ø 12 mm
	CP016	Ø 16 mm
	CP020	Ø 20 mm

Por momento, nossos modelos estão limitados a algumas especificações, por tal motivo estamos abertos a encomendas específicas de acordo com a necessidade.

Nossos produtos são de fabricação simples, mas exigente, utilizamos materiais de qualidade, tratamento térmico devido para as necessárias especificações, além da precisão na usinagem, tudo isso para atingir dimensões exatas e de acordo com a norma.
